Bubuk Nano Fe₃O₄ Coklat Kemerahan vs. Hitam untuk Aplikasi Baterai Lithium-Ion

Hitam, fase murniFe₃O₄adalah kelas pilihan untuk aplikasi anoda baterai lithium-ion. Warna coklat kemerahan menunjukkan bahwa permukaan serbuk telah teroksidasi sebagian (menjadiFe₂O₃), yang membahayakan kinerja elektrokimia.

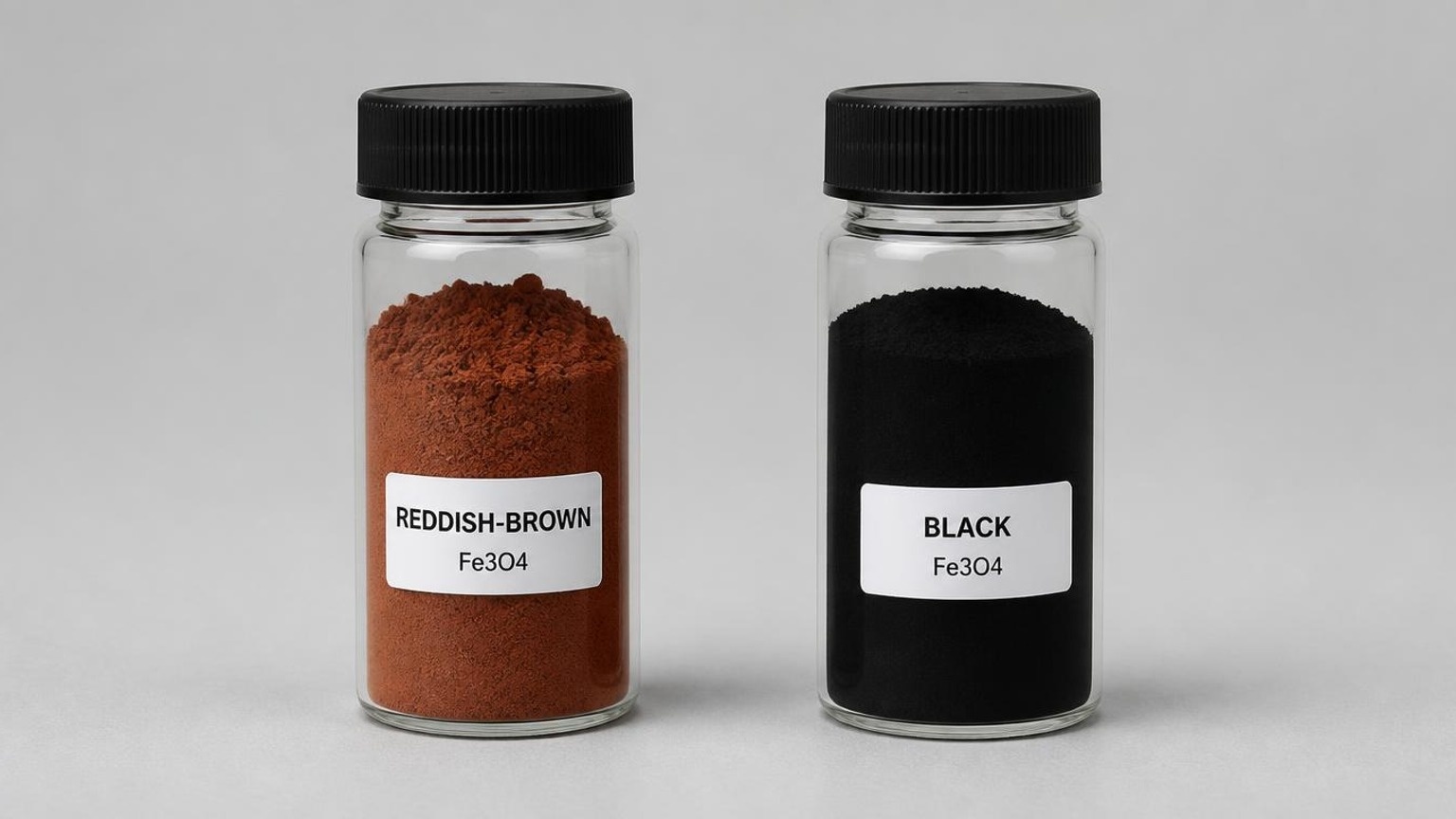

Apa Arti Perbedaan Warna?

Hitam = Fe₃O₄ fase murni (magnetit, struktur spinel terbalik, mengandung Fe²⁺ dan Fe³⁺) Coklat kemerahan = permukaan Fe₃O₄ telah teroksidasi sebagian menjadi Fe₂O₃ (terutama γ-Fe₂O₃, berwarna coklat kemerahan). Karena bubuk nano memiliki luas permukaan spesifik yang sangat besar, oksidasi permukaan Fe²⁺ merupakan masalah umum. Semakin merah bubuknya, semakin parah oksidasinya.

Dampak terhadap Kinerja Baterai Lithium-Ion

Fe₃O₄ adalah bahan anoda tipe konversi yang telah dipelajari dengan baik (kapasitas teoretis 926 mAh/g, jauh lebih tinggi daripada grafit 372 mAh/g). Perbedaan utama antara kedua kelas tersebut:

Parameter	Fe₃O₄ hitam, fase murni	Coklat kemerahan (teroksidasi permukaan)
Konduktivitas elektronik	Tinggi (semi-logam; lompatan elektron antara Fe²⁺/Fe³⁺, ~10²–10³ S/cm)	Terdegradasi (Fe₂O₃ adalah semikonduktor, beberapa kali lipat lebih rendah)
Pengiriman kapasitas	Stabil; baik Fe²⁺ dan Fe³⁺ berpartisipasi dalam reaksi konversi	Lapisan permukaan Fe₂O₃ berpartisipasi; kapasitas teoretisnya sedikit lebih tinggi (1007 mAh/g) namun fading praktisnya lebih cepat
Efisiensi Coulomb siklus pertama	Relatif lebih tinggi	Lebih rendah (Fe₂O₃ menunjukkan kehilangan kapasitas ireversibel yang lebih besar)
Stabilitas bersepeda	Bagus	Lebih buruk (lebih banyak reaksi samping antara lapisan oksida dan elektrolit; SEI kurang stabil)
Dakwaan	Menyarankan	Derajat oksidasi harus dievaluasi terlebih dahulu

Alasan inti: Anoda baterai lithium-ion memerlukan transportasi elektronik yang baik. Konduktivitas Fe₃O₄ yang unggul dibandingkan Fe₂O₃ adalah alasan mengapa magnetit lebih disukai di antara anoda tipe konversi; lapisan oksida permukaan meningkatkan polarisasi dan mempercepat pemudaran kapasitas. Oksidasi ringan (beberapa nanometer di permukaan) memiliki dampak terbatas, namun bubuk teroksidasi berat tidak disarankan untuk penggunaan baterai.

Langkah Verifikasi yang Direkomendasikan

1.XRD: konfirmasi fase utama adalah Fe₃O₄; periksa puncak difraksi Fe₂O₃ (sampel berwarna coklat kemerahan kemungkinan besar akan menunjukkan puncak γ-Fe₂O₃)

2. Titrasi kandungan Fe²⁺ (metode dikromat): Fe₃O₄ murni memiliki rasio teoritis Fe²⁺/Fe³⁺ sebesar 1:2; kandungan Fe²⁺ yang jelas lebih rendah menunjukkan oksidasi yang signifikan.

3.Jika oksidasi signifikan: pertimbangkan perlakuan reduktif (reduksi H₂), pelapisan karbon, atau peralihan ke sumber Fe₃O₄ fase murni

Ringkasan

Untuk pelanggan baterai lithium-ion: menyediakan Fe₃O₄ murni fase hitam. Batch coklat kemerahan harus diuji tingkat oksidasinya sebelum pengiriman, atau sebagai alternatif dijual sebagai oksida besi (Fe₂O₃) untuk aplikasi lain, dan produk diberi label yang jelas.
