1. KlasifikasiMemindai mikroskop elektron
Pemindaian mikroskop elektron dapat dibagi menjadi jenis emisi elektron termal dan jenis emisi medan sesuai dengan berbagai cara pembuatan elektron. Filamen yang digunakan untuk jenis emisi elektron termal terutama mikroskop elektron filamen tungsten. Jenis emisi lapangan
Perbedaan antara emisi lapangan panas dan emisi lapangan dingin.
2. KlasifikasiMikroskop elektron transmisi
Mikroskop elektron transmisi dapat dibagi menjadi jenis emisi elektron termal dan jenis emisi medan sesuai dengan berbagai cara pembuatan elektron. Filamen yang digunakan untuk emisi termionik terutama mencakup filamen tungsten dan filamen lanthanum hexaboride. Ada dua jenis emisi lapangan: emisi medan termal dan emisi lapangan dingin.
3. Kesamaan dan perbedaan antara pemindaian mikroskop elektron dan mikroskop elektron transmisi
Keduanya memiliki persyaratan yang sama untuk sampel: padatan, semerahan mungkin, sebebas mungkin dari kontaminasi minyak, dan dimensi eksternal memenuhi persyaratan ukuran ruang sampel.
Perbedaannya adalah:
(1) Pada persiapan sampel: Kemampuan penetrasi elektron TEM sangat lemah. Mikroskop elektron transmisi sering menggunakan balok elektron berenergi tinggi beberapa ratus kilovolt, tetapi masih membutuhkan penggilingan atau penipisan ion dari sampel atau pengiris ultra-tipis untuk ketebalan skala nano mikro, yang merupakan persyaratan paling dasar. SEM hampir tidak membutuhkan persiapan sampel dan memungkinkan untuk pengamatan langsung. Sebagian besar bahan non-konduktif membutuhkan produksi film konduktif (seperti lapisan emas).

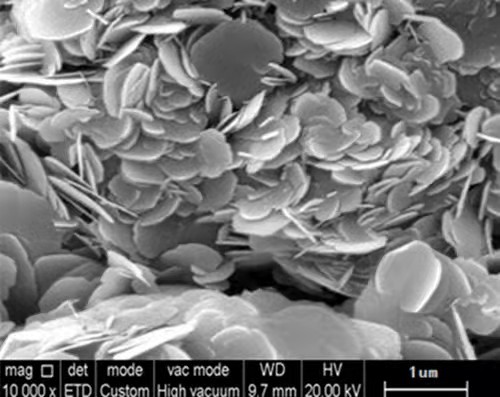

(2) Pada pencitraan: Selama pencitraan SEM, sinar elektron tidak menembus sampel tetapi memindai permukaannya. Selama pencitraan TEM, sinar elektron menembus sampel. Resolusi spasial SEM umumnya antara XY-3-6NM,
Resolusi spasial TEM umumnya dapat mencapai 0,1-0,5nm.
4. Apa persyaratan ketebalan untuk sampel saat melakukan pengujian TEM?
Ketebalan sampel TEM sebaiknya kurang dari 100nm. Jika terlalu tebal, sinar elektron tidak mudah ditransmisikan, menghasilkan gambar yang tidak jelas dan pencitraan yang buruk.
5. Apa persyaratan untuk sampel saat melakukan pengujian TEM?
-Sampel umumnya harus kering. Jika sampel adalah solusi, itu perlu dijatuhkan ke substrat tertentu (seperti kaca), dikeringkan, dan kemudian disemprot dengan karbon. Jika sampel itu sendiri konduktif, tidak perlu menyemprot karbon.
6. Bagaimana cara melakukan TEM pada nanopartikel dalam larutan berair?
Sampel TEM harus diuji dalam kondisi vakum yang tinggi, sedangkan nanopartikel dalam larutan berair tidak dapat diukur secara langsung. Biasanya, kisi -kisi mikro atau mesh tembaga digunakan untuk menghapus sampel dan menempatkannya dalam ekstraktor pre -ekstraktor. Setelah pengeringan, itu dapat ditempatkan dalam mikroskop elektron untuk pengujian. Jika ukuran sampel kecil dan hanya beberapa nanometer, gunakan film karbon yang tidak berpori untuk mengambil sampel.
7. Persyaratan ketebalan untuk sampel resolusi tinggi
Saat mengambil gambar TEM resolusi tinggi, yang terbaik adalah mengontrol ketebalan sampel di bawah 20nm. Sampel yang lebih tipis dapat mengurangi hamburan balok elektron, sehingga meningkatkan resolusi gambar. Untuk bubuk dengan diameter kurang dari 20nm, mereka dapat secara langsung dihilangkan dan diamati pada film pendukung karbon atau kisi mikro pori kecil. Jika diameter partikel lebih besar dari 20nm, yang terbaik adalah menanamkannya terlebih dahulu, dan kemudian menggunakan teknologi penipisan ion untuk mengencerkan sampel hingga ketebalan yang cocok untuk pengamatan.

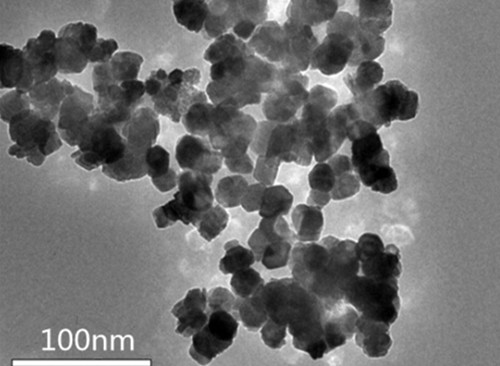

8. Bagaimana cara membuat TEM untuk sampel bubuk?
Kunci untuk menyiapkan sampel bubuk adalah memiliki film pendukung yang baik dan membubarkan bubuk secara merata dengan konsentrasi sedang. Setelah membran pendukung benar -benar kering, itu harus ditempatkan ke dalam mikroskop elektron untuk pengamatan untuk menghindari pecahnya membran pendukung di bawah iradiasi sinar elektron.
① Pra lampirkan film dukungan tipis ke jala tembaga;
② Pilih dispersan yang wajar berdasarkan sifat -sifat sampel bubuk;
③ Bentang bubuk secara merata melalui USG untuk membentuk suspensi;
④ Tempatkan larutan bubuk pada mesh tembaga menggunakan metode drop atau scoop dan keringkan;
⑤ Pastikan bahwa sampel bubuk didistribusikan secara merata pada jala tembaga dan bebas dari kontaminan;
⑥ Ledeng dengan lembut jala tembaga dengan bola cuci telinga untuk memastikan bahwa tidak ada bubuk yang mudah jatuh.
9. Mengapa menyemprotkan emas pada sampel non-konduktif atau konduktif yang buruk?
Pencitraan SEM adalah proses mendapatkan sinyal elektron sekunder dan elektron hambur balik melalui detektor. Jika sampel tidak konduktif atau memiliki konduktivitas yang buruk, itu akan menyebabkan akumulasi kelebihan elektron atau partikel bebas pada permukaan sampel yang tidak dapat dipandu secara tepat waktu. Setelah tingkat tertentu, fenomena pengisian dan pelepasan berulang akan terjadi, pada akhirnya mempengaruhi transmisi sinyal elektronik, menyebabkan distorsi gambar, deformasi, guncangan, dan fenomena lainnya. Setelah penyemprotan emas, konduktivitas permukaan sampel akan ditingkatkan, sehingga menghindari fenomena akumulasi.
10. Apakah penyemprotan emas mempengaruhi morfologi sampel?
Setelah menyemprotkan emas pada permukaan sampel, hanya beberapa hingga selusin lapisan atom emas yang ditutupi di permukaannya, dengan ketebalan hanya beberapa nanometer hingga selusin nanometer, yang hampir tidak berpengaruh pada morfologi.
11. Bagaimana cara mendemagnetisasi bubuk magnetik?
Bubuk magnetik dapat disiapkan menggunakan mikroskop elektron emisi zeiss medan tanpa demagnetisasi, mengikuti persiapan sampel bubuk konvensional. Jika beberapa bahan magnetik yang kuat berbentuk blok dapat didemagnetisasi dengan memanaskan atau menerapkan medan magnet eksternal, ada demagnetizer khusus di pasar.
12. Mengapa partikel magnetik umumnya tidak diizinkan menjalani mikroskop elektron transmisi?
Karena sampel perlu dijatuhkan ke film dukungan khusus saat membuat bahan magnetik, bahan magnetik dapat tertarik pada lensa, mempengaruhi resolusi TEM dan mencemari mikroskop elektron.
13. Mengapa instrumen yang berbeda menghasilkan efek yang berbeda pada sampel yang sama?
Jika parameter kamera diatur dengan cara yang sama, efeknya tidak akan berbeda secara signifikan. Hanya instrumen yang berbeda yang memiliki pengaturan parameter yang berbeda (probe, tegangan, arus balok, dll.) Selama pemotretan, dan dampak spesifik dari parameter mana yang perlu dianalisis berdasarkan hasil pemotretan.
14. Apa skenario aplikasi spesifik untuk menyemprotkan emas, platinum, dan karbon?
Target logam seperti Au dan Pt dapat meningkatkan konduktivitas, meningkatkan generasi elektron sekunder dan elektron hambur balik, memiliki rasio sinyal-ke-noise yang baik, dan mengurangi penetrasi balok elektron, dengan tujuan mendapatkan gambar berkualitas tinggi. C Bahan target, cocok untuk analisis EDS, EBSD, WDS dan komponen lainnya.
15. Saat mengambil foto SEM. Mengapa menyemprotkan emas atau karbon pada sampel non-konduktif atau konduktif yang buruk?
Ketika diamati dengan mikroskop elektron pemindaian, ketika balok elektron yang terjadi mengenai sampel, akumulasi muatan terjadi pada permukaan sampel, membentuk efek pengisian dan pelepasan yang mempengaruhi pengamatan dan perekaman fotografi gambar. Oleh karena itu, sebelum observasi, perawatan konduktif harus dilakukan, seperti menyemprotkan emas atau karbon, untuk membuat permukaan konduktif sampel.
16. Sampel tidak mengandung elemen karbon, tetapi hasilnya menunjukkan kandungan lebih tinggi dari 70%, yang terlalu banyak menyimpang dari situasi aktual. Bagaimana cara menanganinya?
Spektrum energi tidak sensitif terhadap elemen dengan bilangan atom kurang dari 11, dan kesalahan dalam karbon, nitrogen, dan oksigen adalah umum. Selain itu, polusi karbon berasal dari berbagai sumber, seperti perekat konduktif, kontak antara sampel dan tangan, pompa DP, debu udara, dan sebagainya. Perhatian khusus harus diberikan pada ketidakcocokan elemen cahaya seperti karbon, nitrogen, dan oksigen untuk analisis spektrum energi. Selain itu, jika pengujian pemetaan diperlukan, mungkin ada karbon, nitrogen, dan oksigen yang jelas di latar belakang selain sampel, yang mungkin tidak dapat dibedakan dari sampel, pemetaan memberikan perhatian khusus pada elemen cahaya seperti karbon, nitrogen, dan oksigen. Jika konten lebih tinggi dari nilai aktual, itu dapat dikurangi secara artifisial.
17. Alasan untuk hasil penembakan morfologi yang tidak jelas
Konduktivitas sampel yang buruk menyebabkan hasil penembakan yang tidak jelas; Persyaratan penembakan terlalu tinggi, dan instrumen itu sendiri tidak dapat memenuhi mereka; Fokus atau astigmatisme tidak disesuaikan dengan benar, yang umumnya jarang; Ini juga terkait dengan konfigurasi perangkat dan lingkungan instalasi.
18. Dalam gambar SEM dari beberapa sampel, bintik -bintik hitam balok elektron yang jelas dapat dilihat. Bagaimana cara menghilangkan bintik -bintik balok elektron di antarmuka?
Bintik hitam balok elektron dapat menunjukkan bahwa sampel relatif kotor dan telah mengumpulkan karbon. Disarankan untuk memperhatikan lingkungan penyimpanan atau melakukan pengujian tepat waktu pada sampel yang disiapkan.
19. Apa alasan sampel dispersi etanol mengambil morfologi, yang menunjukkan lapisan film pada substrat?
Alasan penampilan yang menyerupai film adalah karena dispersi etanol diikuti oleh penyemprotan emas.
20. Mengapa mikroskop elektron transmisi tidak memiliki warna?
Warna ditentukan oleh warna cahaya, yaitu frekuensi gelombang elektromagnetik, dan cahaya mikroskop elektron bukanlah cahaya alami, tetapi sumber cahaya balok elektron, sehingga tidak dapat menampilkan warna warna -warni. Mikroskop elektron transmisi dapat mengungkapkan struktur halus lebih kecil dari 0,2um yang tidak dapat dilihat dengan jelas di bawah mikroskop optik, yang disebut struktur submikroskopik atau struktur ultrafine. Untuk melihat struktur ini dengan jelas, perlu untuk memilih sumber cahaya dengan panjang gelombang yang lebih pendek untuk meningkatkan resolusi mikroskop. Pada tahun 1932, Ruska menemukan mikroskop elektron transmisi dengan balok elektron sebagai sumber cahaya. Panjang gelombang balok elektron jauh lebih pendek daripada cahaya yang terlihat dan sinar ultraviolet, dan gelombang balok elektron adalah
Panjangnya berbanding terbalik dengan akar kuadrat dari tegangan balok elektron yang dipancarkan, yang berarti bahwa semakin tinggi tegangan, semakin pendek panjang gelombang. Saat ini, resolusi TEM dapat mencapai 0,2nm, dan gambar yang diperoleh dengan mikroskop elektron adalah "gambar skala abu -abu" yang mencerminkan jumlah elektron (mis. Kecerahan), tanpa informasi warna.
